Rozbil se vám plastový díl, který už výrobce nedělá, a bez něj celé zařízení neslouží? Právě tady začíná vývoj součástky. Není to jen „něco vytisknout“ – je za tím postup od přesného proměření přes model a testování až po ověřený díl. Pojďme si projet, jak taková cesta vypadá.
1. Analýza a proměření originálu

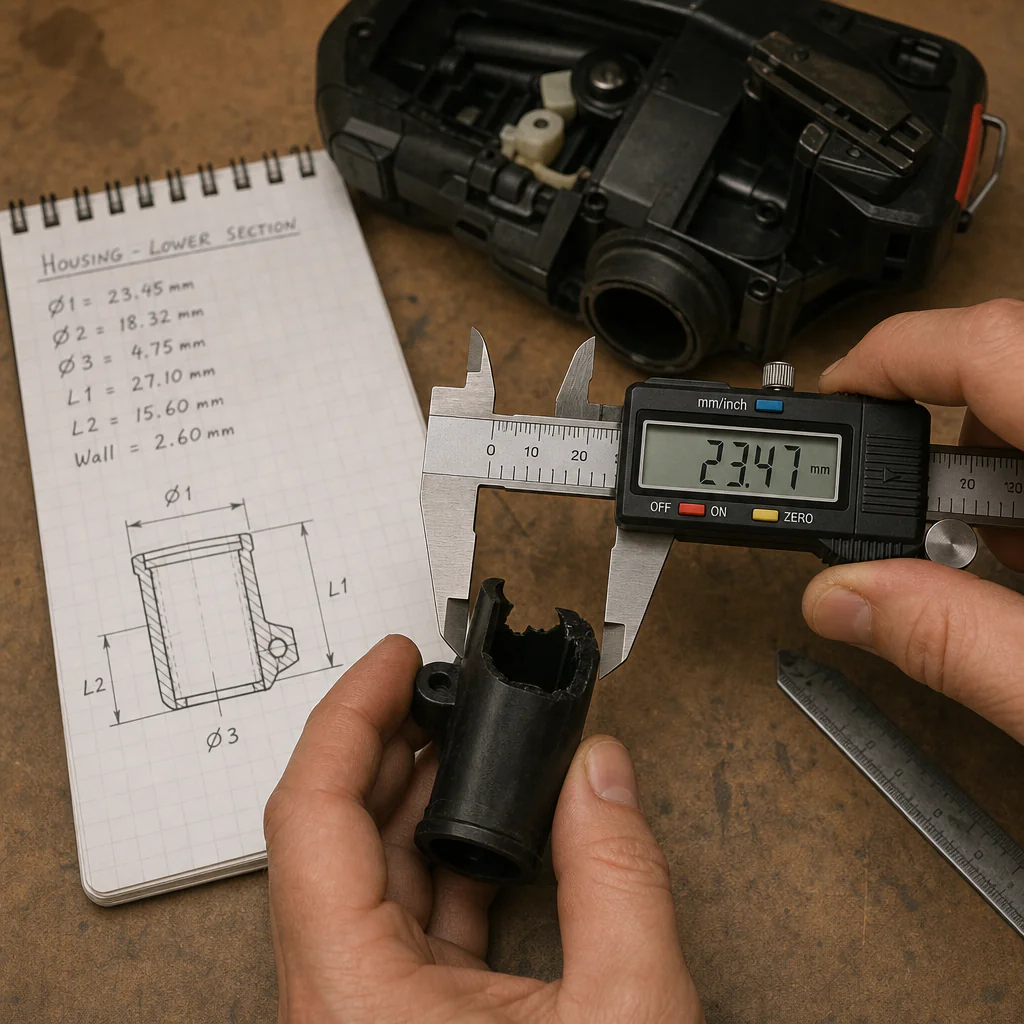

Všechno začíná u rozbitého dílu. Posuvným měřítkem přesně proměříme rozměry, zkoumáme, jak byl díl uchycený a čím byl namáhaný – tah, tlak, teplo nebo otěr. Čím lépe pochopíme, proč původní díl selhal, tím lépe navrhneme ten nový, aby vydržel déle.
2. Modelování v Autodesk Fusion
K modelování používáme Autodesk Fusion – parametrický CAD program, ve kterém podle naměřených hodnot vytvoříme přesný 3D model. Jeho výhoda je, že celý návrh je řízený rozměry a historií kroků: když potřebujeme něco změnit, stačí upravit kótu a model se přepočítá sám.

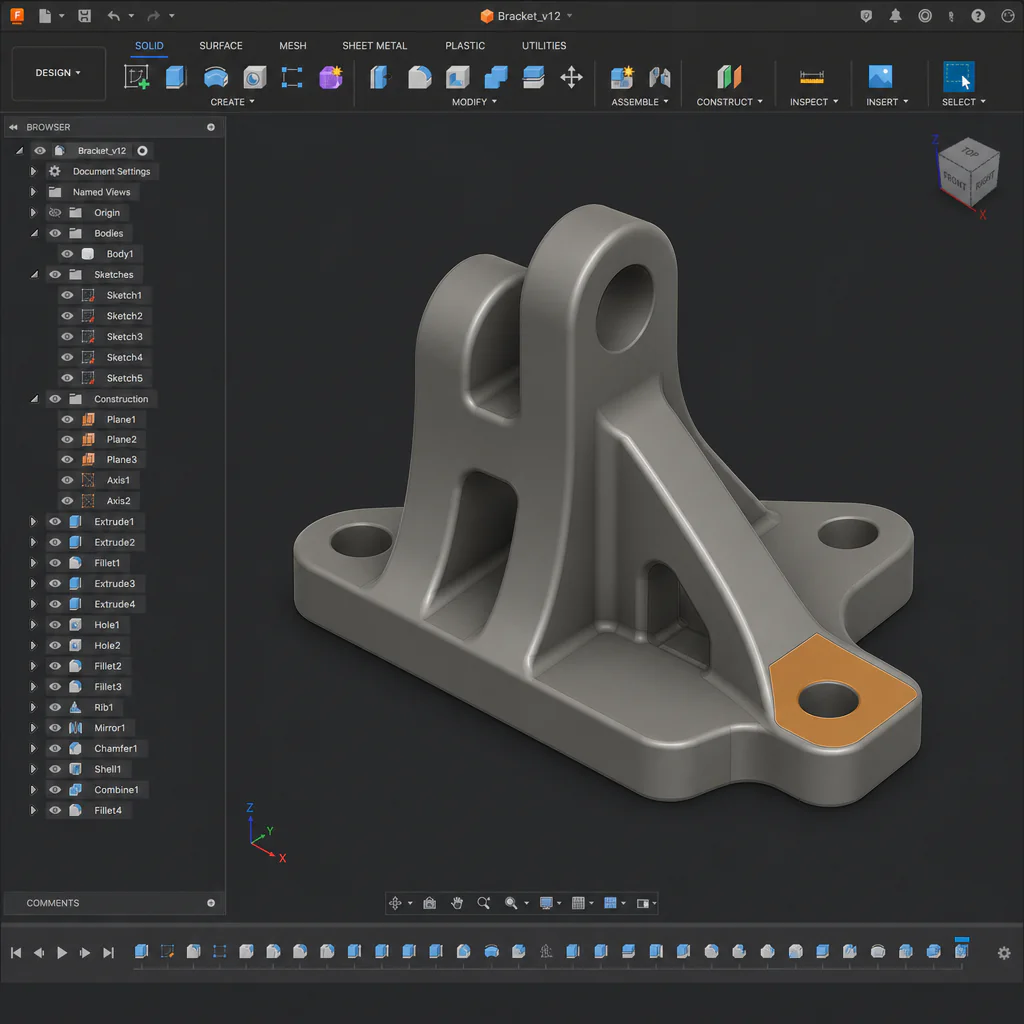

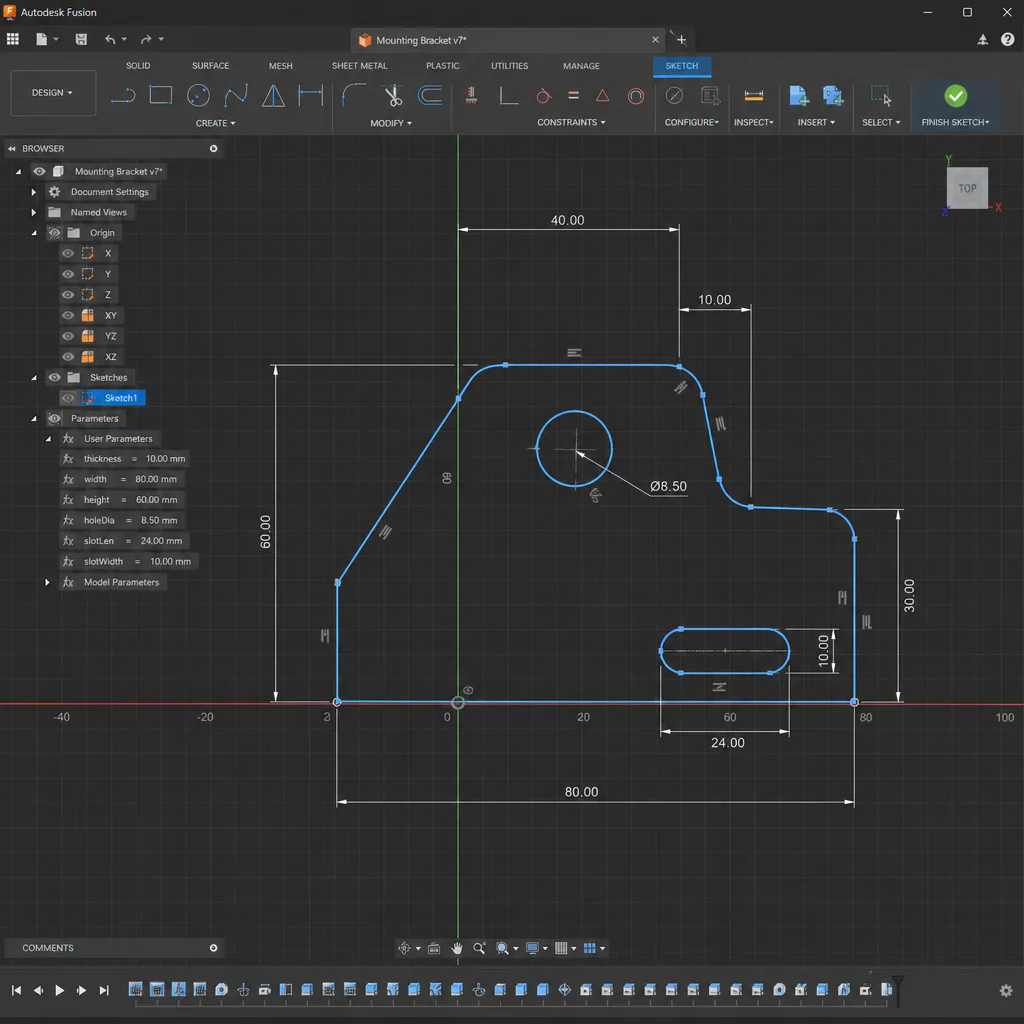

Z 2D skici postupně vzniká plný 3D model – s dírami, zaobleními a přesnými tolerancemi tak, aby díl přesně sedl na své místo. Model si můžeme prohlédnout ze všech stran ještě předtím, než cokoli vytiskneme.

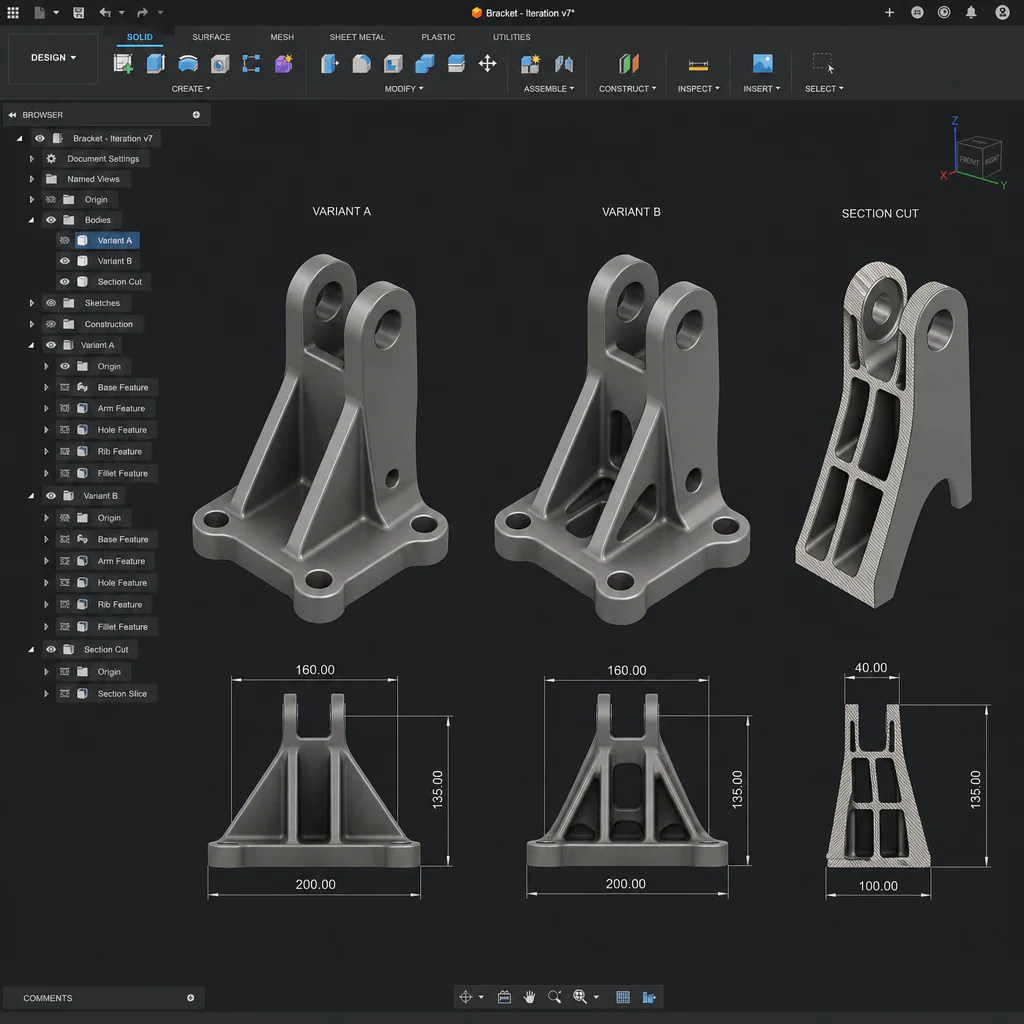

Fusion nám také umožňuje snadno připravit varianty tvaru – zesílit slabá místa, přidat žebra nebo změnit geometrii. Díky řezu modelem hned vidíme vnitřní strukturu a můžeme porovnat, které řešení bude pevnější.
3. Volba správného materiálu

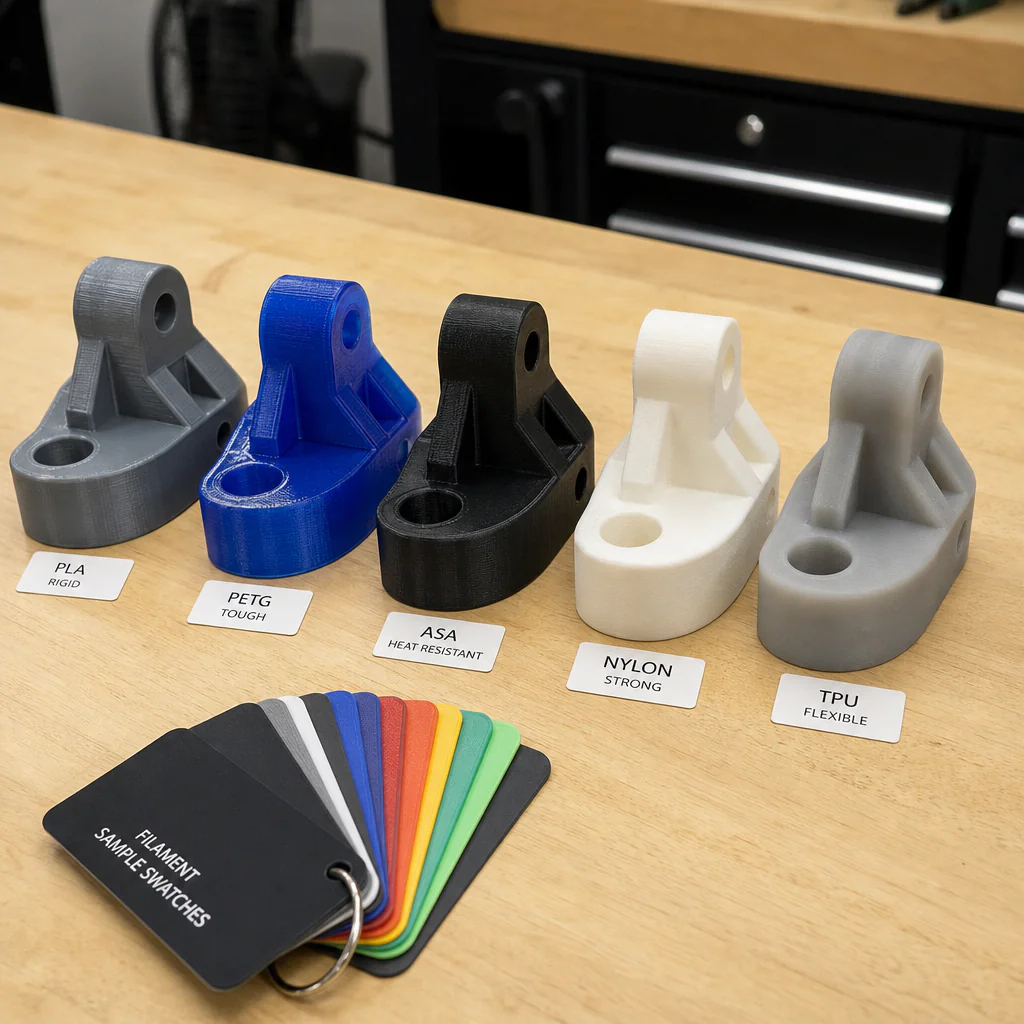

Stejný tvar se chová úplně jinak podle toho, z čeho ho vytiskneme. Na běžné díly stačí PLA nebo PETG, na tepelně namáhané sáhneme po ASA, na pevnost a otěruvzdornost po nylonu a tam, kde je potřeba pružnost, po TPU. Často vytiskneme díl v několika materiálech a porovnáme, který nejlépe obstojí.
4. Prototyp a testování

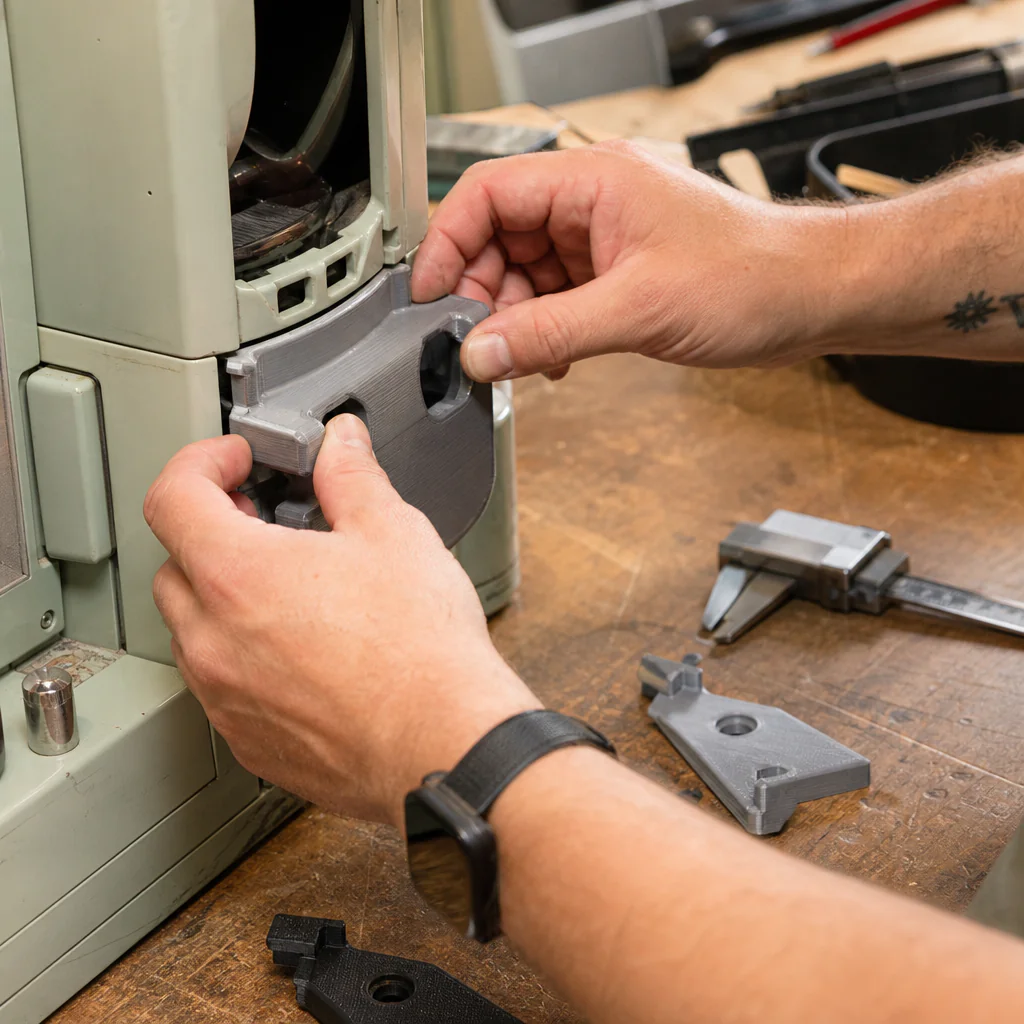

První výtisk je prototyp. Nasadíme ho na zařízení a ověříme, jestli přesně lícuje a plní svou funkci. Často se ukáže, že je potřeba něco o desetiny milimetru upravit – a to je v pořádku. Právě proto se testuje, než se pustíme do většího počtu kusů.
5. Ověření a doladění

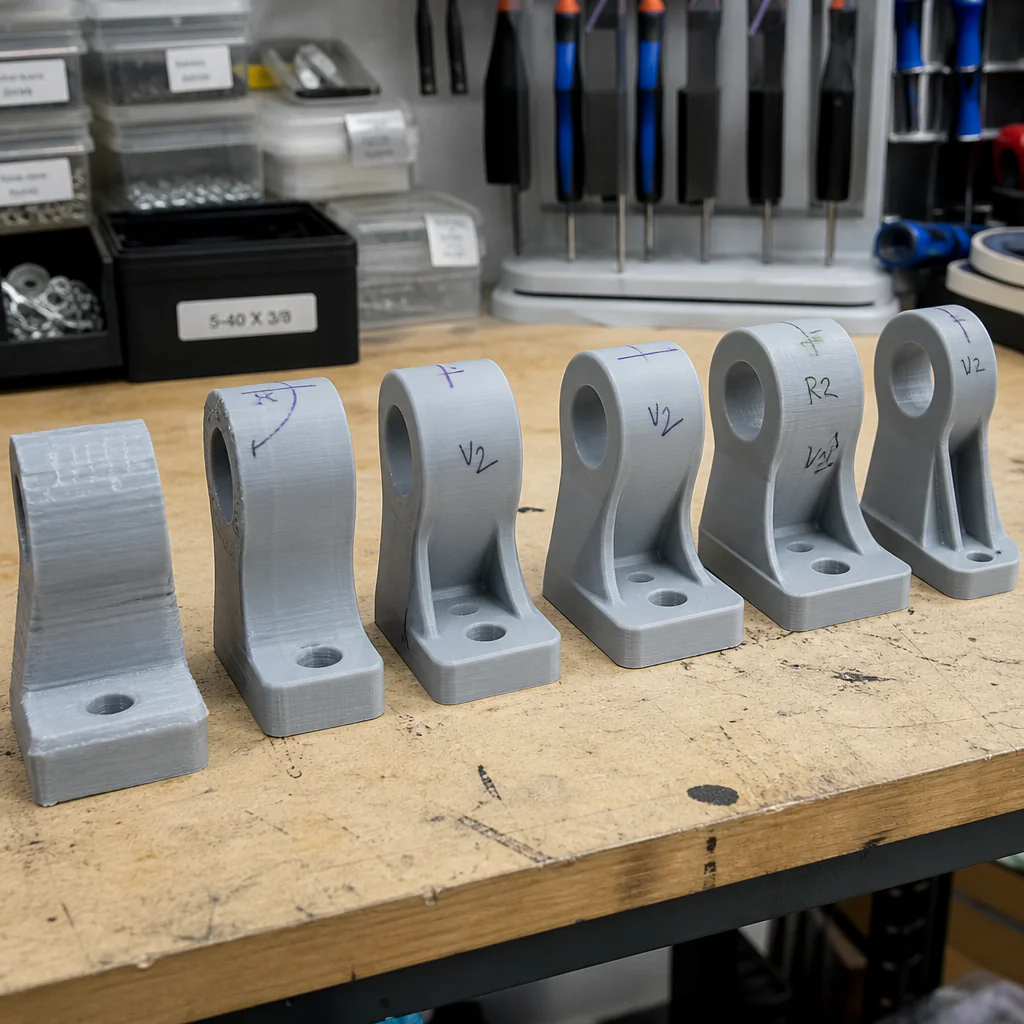

Někdy stačí jedno kolo úprav, jindy jich je několik. Postupně ladíme tloušťku stěn, přidáváme výztuhy a upravujeme tvar, dokud díl nesedí a nevydrží přesně tak, jak má. Každá iterace nás posune blíž ke spolehlivému výsledku.
6. Výroba malé série

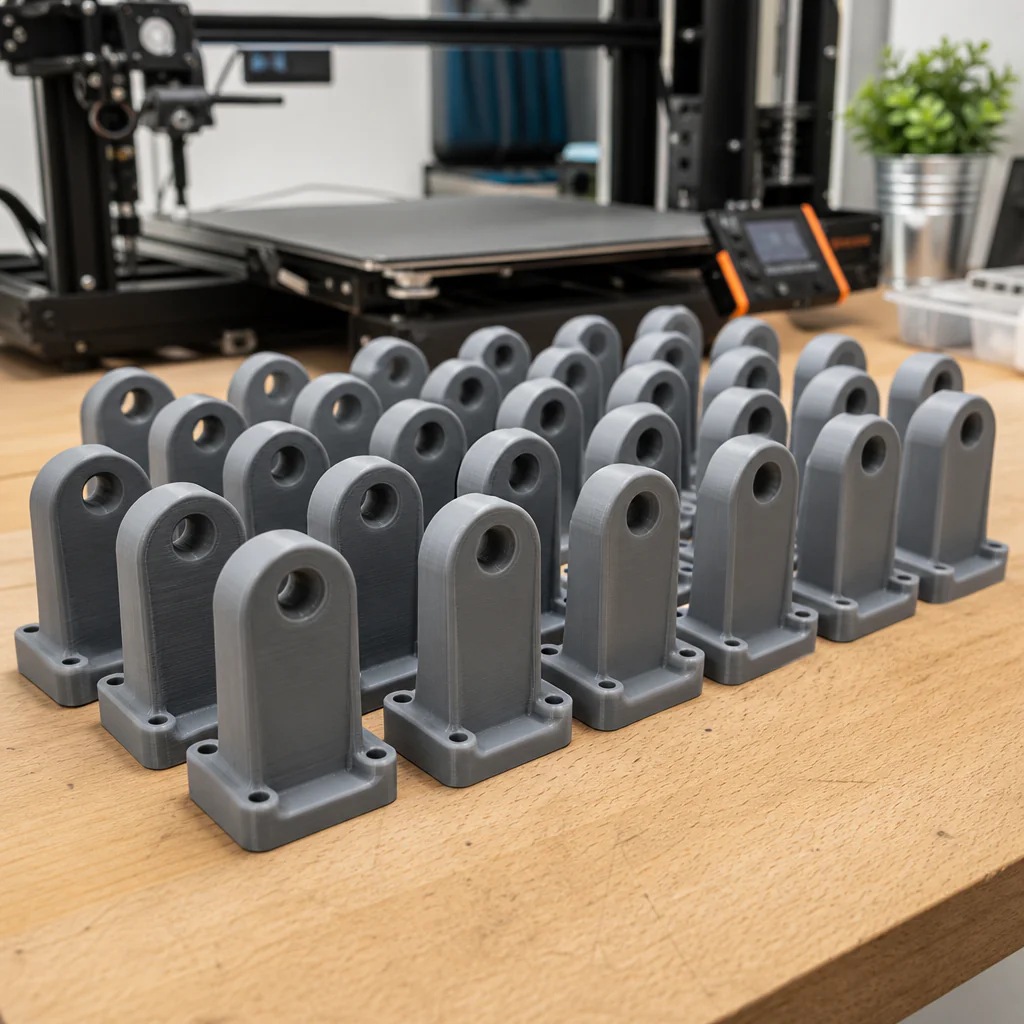

Když je díl ověřený, můžeme vyrobit malou sérii – třeba několik kusů do zásoby nebo pro celý tým či provoz. 3D tisk se hodí právě na menší počty, kde by se klasická výroba forem nevyplatila. Výsledkem jsou identické díly připravené k použití.
Potřebujete vyvinout díl?
Máte rozbitou součástku nebo nápad na díl, který nikde neseženete? Pošlete nám vzorek, fotku nebo výkres a my se postaráme o celý vývoj – od modelu přes testování až po hotovou sérii. S výběrem materiálu poradí i náš přehled materiálů pro 3D tisk.
